一： 安全閥消音器用途及產品特點

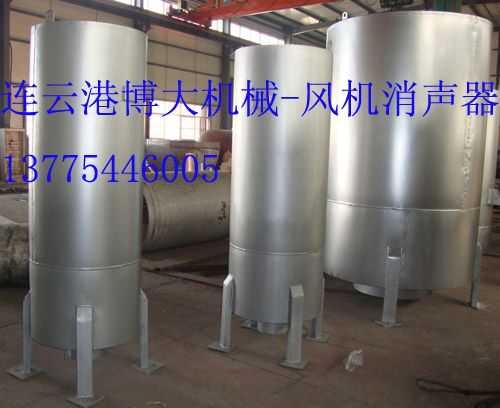

安全閥排汽消聲器即為安全閥排氣專用消音設備，安全閥消聲器主要用于電力、化工、冶金等行業中安全閥、PCV閥和排汽閥的高溫高壓蒸汽排放的有效消聲。一般分汽包安全閥消聲器、過熱器安全閥消音器、再熱器安全閥排放消聲器等。
二、安全閥消音器定購選型
在訂購消聲器時須提供下列資料：
（1）安全閥排汽量多少(T/h)、啟跳壓力、溫度。
（2）排汽管徑、壁厚；
（3）安全閥消聲器結構分小孔型消聲器或復合型消聲器。
四、安全閥消音器設計制造
1、消聲器的材質、厚度及加工制造采用先進、可靠的方式，使消聲器的強度有保證。
2、消聲器殼體及過流部件應平整、光滑，不能留有焊渣、割渣、鉆屑。
3、消聲器零部件應采用先進、可靠的加工技術,有良好的表面幾何形狀及合適的公差配合;
4、消聲器不銹鋼材料表面做脫脂處理。所有鋼結構件做除銹處理。除銹過的表面應立即涂上底漆，面漆兩層。
5、消聲器設有支撐、排水口、吊耳，出廠有安裝、運行、維護說明詳圖及產品質量合格證書
6、消聲器按GB12348-90《工業企業廠界噪聲標準》和GB/T4760-1995《聲學消音器測量方法》制造。
五、規格型號
|
規格型號
|
使用位置
|
壓力(Mpa)
|
溫度(℃)
|
排量(t/h)
|
參考管徑
|
|
AD-8/25
|
汽包安全閥
過熱器安全閥
再熱器安全閥
|
0-20
|
0-560
|
8
|
25
|
|
AD-10/32
|
10
|
32
|
|
AD-15/50
|
15
|
50
|
|
AD-20/65
|
20
|
65
|
|
AD-25/80
|
25
|
80
|
|
AD-30/100
|
30
|
100
|
|
AD-35/125
|
35
|
125
|
|
AD-40/150
|
40
|
150
|
|
AD-50/200
|
50
|
200
|
|
AD-80/250
|
80
|
250
|
|
AD-90/300
|
90
|
300
|
|
AD-120/350
|
120
|
300
|
|
AD-150/400
|
150
|
400
|
注:我們可根據排汽量,蒸汽壓力,溫度及接管尺寸設計各種規格的消聲器。
|
